小小冷却液，大大"腐蚀局"：新能源汽车冷却液的防腐技术门道

2025年10月31日，一则召回公告在新能源汽车圈激起千层浪——罪魁祸首竟然是看似不起眼的冷却液：因冷却液防腐性能不足，导致动力电池和前电机控制器的冷却铝板发生腐蚀渗漏。

冷却液作为新能源汽车热管理系统的血液，一旦失效，轻则动力受限、车辆趴窝，重则引发动力电池热失控，后果不堪设想。这一瓶小小的冷却液究竟涉及了多少腐蚀防护的技术门道？

汽车冷却液的基础成分是乙二醇和水，但真正决定防腐性能的是那少量的添加剂包——缓蚀剂、pH调节剂、抗氧化剂及消泡剂等成分的微妙组合。

目前主流的冷却液技术路线有三种：传统的无机盐型(IAT)依靠磷酸盐、硅酸盐成膜保护，但寿命短、易沉积；有机酸型(OAT)使用羧酸盐形成吸附保护层，长效且环保；混合型(HOAT)试图兼取两者之长。对于新能源汽车，目前OAT技术冷却液是主流选择。

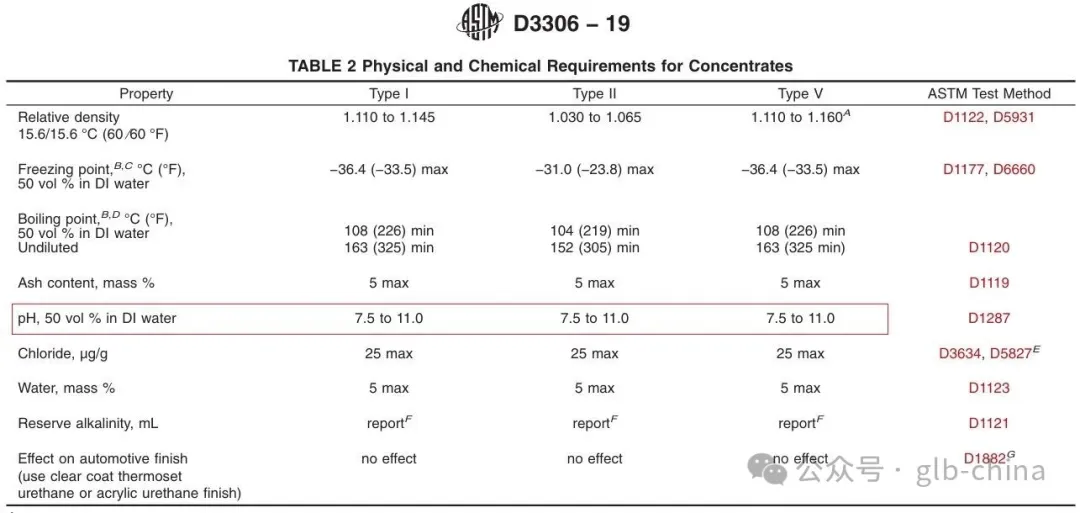

但配方设计远非简单的成分堆砌。以铝缓蚀剂为例，癸二酸盐能快速在铝表面形成致密的吸附膜，2-乙基己酸则提供长期稳定保护，两者必须精确配比才能协同作用。pH值控制则是重中之重——铝是两性金属，冷却液设计中只在pH 7.5-11（ASTM D3306-19标准规范）的狭窄区间内稳定钝化，稍有偏离就会激活腐蚀。而乙二醇在高温下会缓慢氧化生成甲酸、乙酸等有机酸，不断拉低pH值，这要求配方中必须有强大的pH缓冲体系来对抗这种pH值偏离。

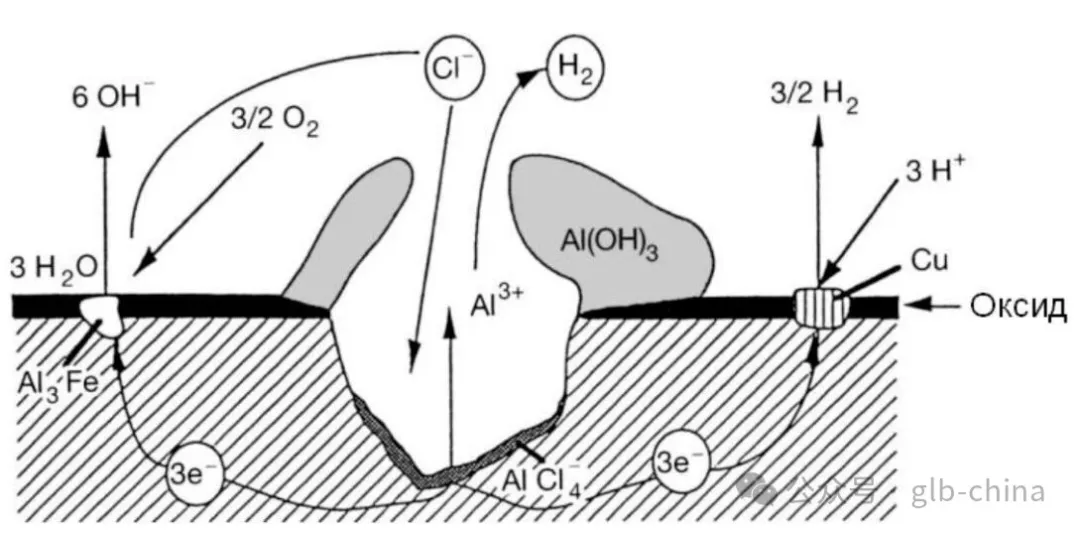

即使配方合适，但微量杂质也能成为致命破绽。氯离子是铝合金的“头号杀手”，仅10-50 ppm浓度的氯离子就能引发毁灭性的点蚀。它像一把分子手术刀，精准穿透铝表面的氧化膜保护层，在薄弱点启动腐蚀。更可怕的是，点蚀具有自催化特性：蚀孔内部pH值会骤降，形成强酸性微环境，以每年数厘米的速度向内部"钻孔"，而外部看起来几乎毫发无损。

氯离子的来源防不胜防：自来水中的消毒剂残留、某些廉价添加剂带入的氯化物以及生产车间空气中的含氯杂质污染。这使得冷却液生产必须严格控制氯离子浓度以及生产环境洁净等级。

另外，铜离子的催化腐蚀效应同样恶劣：少量铜离子就能让铝的腐蚀速率大幅飙升。因为铜离子会在铝表面还原沉积，形成无数微小的"铜岛"，每个铜岛都是一个微型原电池，在约电位差驱动下，铜岛周围的铝发生加速溶解，形成局部点蚀坑。

针对冷却液防腐性能不足，首要的优化措施优化冷却液配方，例如采用有机酸型(OAT)缓蚀剂体系，包括癸二酸盐、2-乙基己酸作为铝缓蚀剂，苯并三氮唑保护铜部件；严格控制pH值在8.0-9.0范围；严控杂质离子含量，优化乙二醇浓度，平衡防冻与散热性能；添加抗氧化剂抑制乙二醇氧化降解，延缓老化。配方设计需经严格验证，确保长期防护有效性。对冷却液的供应管理需建立全流程质量管控体系：选择具备资质认证的冷却液专业供应商，对到货冷却液进行全项目检测(pH值、氯离子含量、腐蚀性能等)。

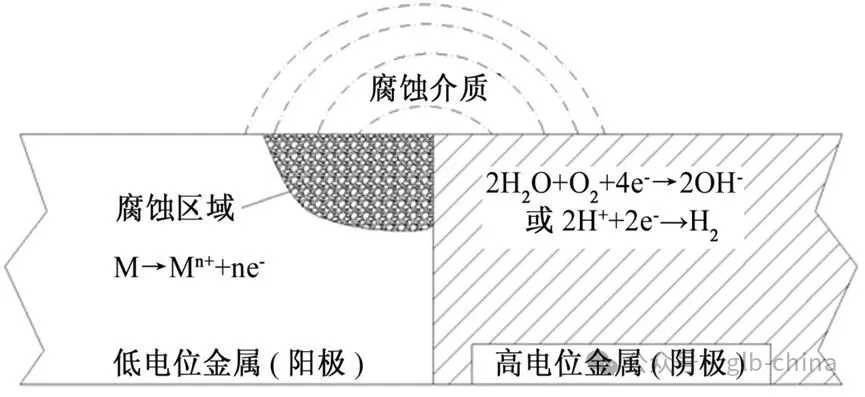

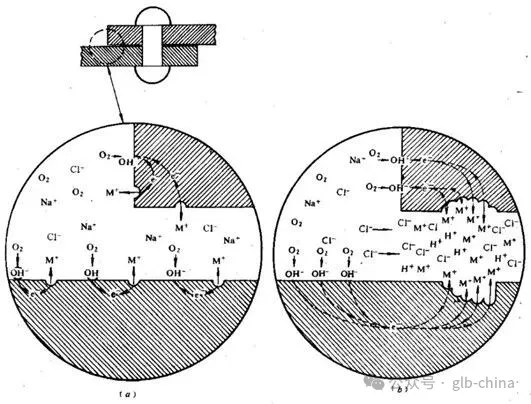

对于电偶腐蚀和缝隙腐蚀，优先采用单一材质或电化学相容的材料组合，对无法替代的异种金属连接，在界面插入绝缘垫片阻断电流通路，或在贵金属表面涂覆绝缘涂层缩小阴极面积；优先采用有机酸类缓蚀剂，降低冷却液电导率。改进密封结构设计，减小缝隙宽度或缩短缝隙深度；提高配方中缓蚀剂的渗透性，增强对狭窄间隙腐蚀的保护能力。

另外，对于关键或耐蚀性要求较高的铝板部位，可以考虑采用阳极氧化处理，阳极氧化能够在铝表面生成10-25微米厚的多孔氧化铝层。其化学性质稳定，对铝基体形成有效的物理隔离以及电化学钝化效果，阳极氧化膜经封孔处理后耐蚀性极佳。

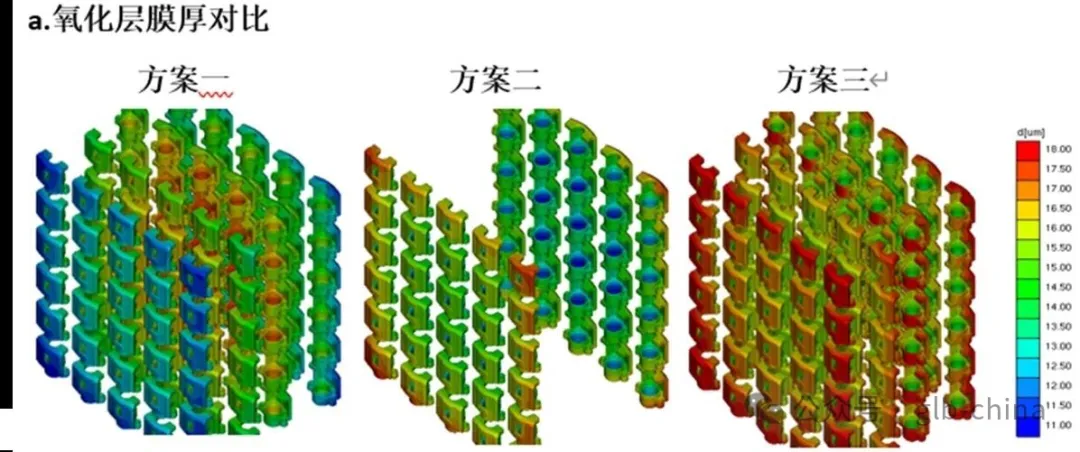

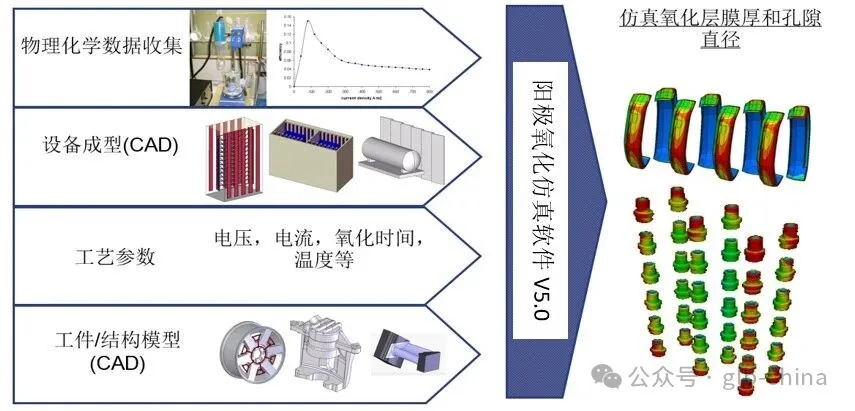

阳极氧化工艺能够显著增加铝合金的耐蚀耐磨性能，但高效且稳定的阳极氧化工艺控制则是防腐铝合金产品制造的难点。阳极氧化仿真分析软件是一款独立于CAD平台的阳极氧化仿真软件。它可以根据用户输入的工艺参数精确的预测零件表面的氧化膜厚度和孔隙直径。无需试生产调试、可提高生产能力、降低废品率、提高产品质量、缩短时间周期。在新氧化项目投产前即可仿真评价氧化效果，可帮助用户确定生产成本。

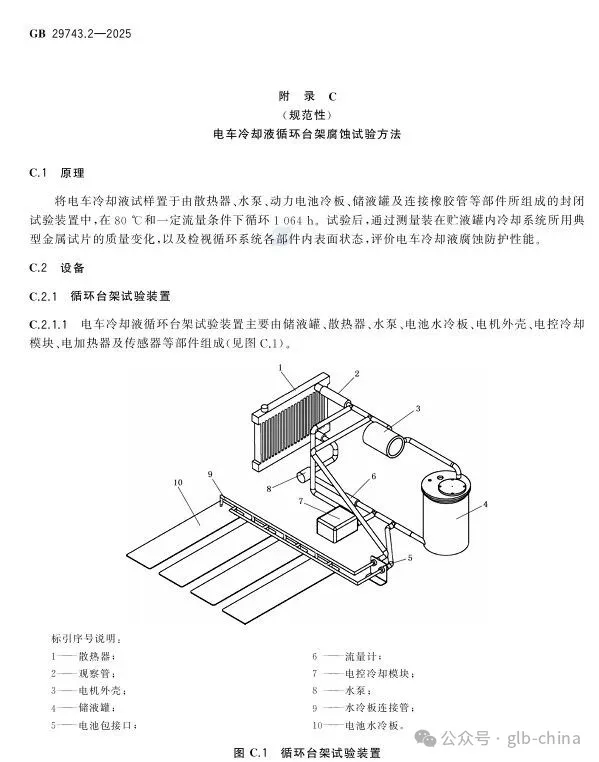

采用电化学测试技术则能够在较短时间内获得铝板腐蚀行为的定量信息，是实验室评价的重要补充手段，包括动电位极化曲线测定腐蚀电位、腐蚀电流等关键参数以及电化学阻抗谱测试分析钝化膜质量等。

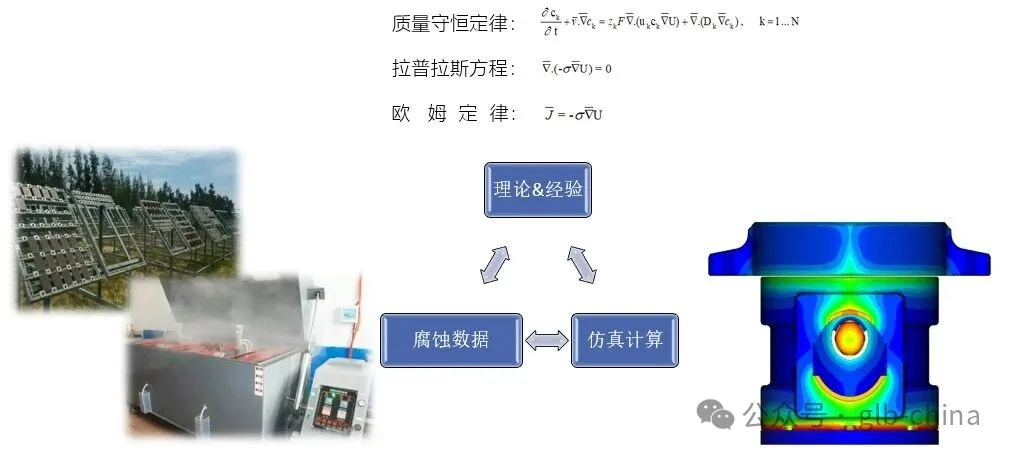

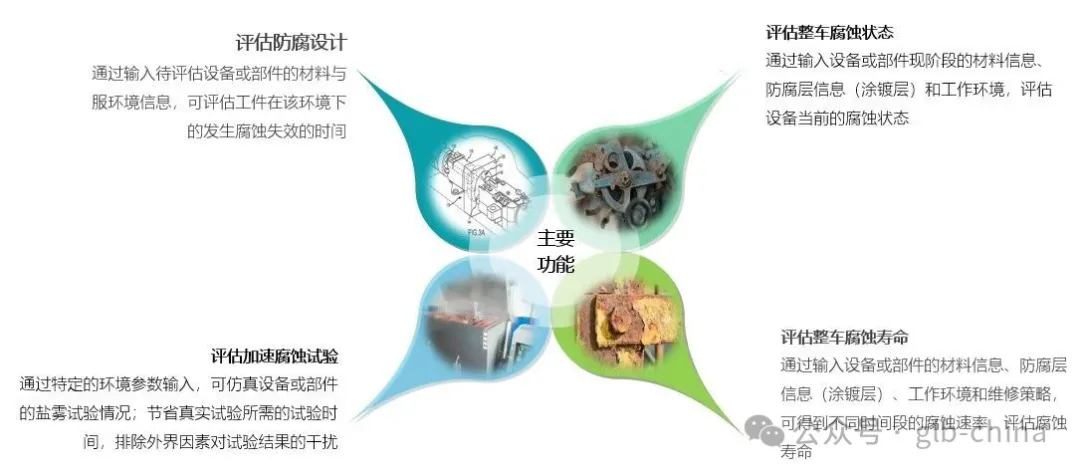

在冷却系统铝板的腐蚀失效分析中，传统的物理试验方法虽然能够提供真实的腐蚀数据，但存在周期长、成本高等局限。引入数字化腐蚀仿真技术，可就腐蚀失效问题做到及时预测，以此提前识别风险、优化方案，并与物理试验形成互补验证体系，达到缩短研发周期，提高使用可靠性的目的。
